Accesorios

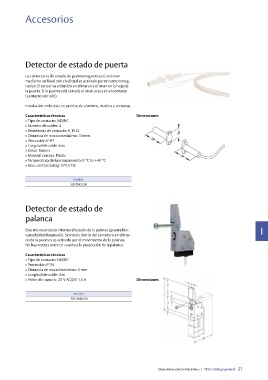

Detector de estado de puerta

Los detectores de estado de puerta magneticos funcionan
mediante un Reed switch el cual es activado por un campo mag-
netico. El sensor va enbutido en el marco y el iman en la hoja de
la puerta. Si la puerta está cerrada el iman actua en el contacto
(contacto cerrado).

Instalación embutida en puertas de aluminio, madera y ventanas.
Características técnicas Dimensiones
» Tipo de contacto: NO/NC
» Numero de cables: 4
» Resistencia de contacto: 0,15 Ω
» Distancia de reaccion máxima: 15 mm
» Protección IP 67
» Longitud de cable: 6 m
» Color: Blanco
» Material carcasa: Plastic
» Temperatura de funcionamiento: 0 °C to +40 °C
» Max. contact rating: 175 V DC

Modelo
SDPENOC00

Detector de estado de

palanca

Este microcontacto informa el estado de la palanca (puerta blo- I
queada/desbloqueada). Se instala detrás del cerradero en el mar-
co de la puerta y es activado por el movimiento de la palanca.
No hay restricciones en cuanto a la proyección de la palanca.

Características técnicas
» Tipo de contacto: NO/NC
» Protección IP 54
» Distancia de reacción minima: 3 mm
» Longitud de cable: 4 m
» Poder de ruptura: 25 V AC/DC-1,5 A Dimensiones

Modelo
BSC4M0000

Dispositivos electromecánicos | TESA catálogo general 27
