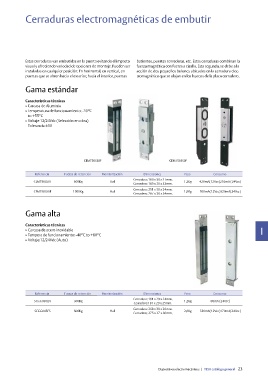

Cerraduras electromagnéticas de embutir

Estas cerraduras van embutidas en la puerta evitando el impacto batientes, puertas correderas, etc. Estas cerraduras combinan la
visual y ofreciendo variedad de opciones de montaje. Pueden ser fuerza magnética con fuerza a cizalla. Esta segunda, se debe a la
instaladas en cualquier posición: En horizontal, en vertical, en acción de dos pequeños bulones ubicados en la cerradura elec-
puertas que se abren hacia el exterior, hacia el interior, puertas tromagnética que se alojan en los huecos de la placa cerradero.

Gama estándar

Características técnicas
» Carcasa de Aluminio
» Temperatura de funcionamiento: -30ºC
to +55ºC
» Voltaje:12/24Vdc (Selección en obra)
Tolerancia ±10

CEM750SS0F CEM150SS0F

Referencia Fuerza de retención Monitorización Dimensiones Peso Consumo
Cerradura: 180 x 30 x 27mm.
CEM750SS0F 600Kg Hall 1,2Kg 420mA(12Vcc)210mA (24Vcc)
Cerradero: 180 x 30 x 33mm.
Cerradura: 251 x 30 x 34mm.
CEM150SS0F 1000Kg Hall 1,8Kg 500mA(12Vcc)320mA(24Vcc)
Cerradero: 267 x 30 x 34mm.

Gama alta

Características técnicas
» Carcasa de acero inoxidable I
» Tempera de funcionamiento: -40ºC to +60ºC
» Voltaje:12/24Vdc (Auto)

Referencia Fuerza de retención Monitorización Dimensiones Peso Consumo
Cerradura: 181 x 29 x 24mm.
SCGG030EN 300Kg 1,2Kg 68mA (24Vcc)
Cerradero:181 x 29 x 25mm.
Cerradura: 268 x 38 x 30mm.
SCGG045ES 600Kg Hall 2,8Kg 320mA(12Vcc)170mA(24Vcc)
Cerradero: 275 x 37 x 36mm.

Dispositivos electromecánicos | TESA catálogo general 23
