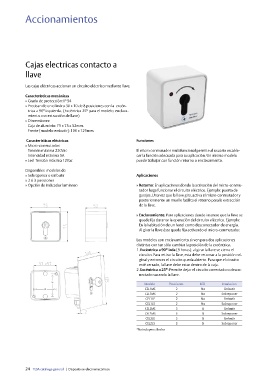

Accionamientos

Cajas electricas contacto a

llave

Las cajas eléctricas accionan un circuito eléctrico mediante llave.

Caracteristicas mecánicas
» Grado de protección: IP 54
» Precisan de un cilindro 30 x 10 de 8 posiciones con la excén-
trica a 90º izquierda. (Excéntrica 25º para el modelo: enclava-
miento con extracción de llave)
» Dimensiones:
Caja de aluminio: 75 x 75 x 52mm.
Frente (modelo embutir): 100 x 125mm.
Caracteristicas eléctricas Funciones
» Micro-conmutador:
Tensión máxima 220Vac El micro conmutador multifuncional permite al usuario estable-
Intensidad máxima 5A cer la función adecuada para su aplicación. Un mismo modelo
» Led Tensión máxima 12Vac puede trabajar con función retorno o enclavamiento.
Disponibles modelos de:
» Sobreponer o embutir Aplicaciones
» 2 ó 3 posiciones
» Opción de indicador luminoso » Retorno: En aplicaciones donde la activación del micro-conmu-
tador haga funcionar el circuito eléctrico. Ejemplo: puerta de
garajes .Una vez que la llave gira, activa el micro-conmutador y
posteriormente un muelle facilita el retorno para la extracción
de la llave.

» Enclavamiento: Para aplicaciones donde interese que la llave se
quede fija durante la operación del circuito eléctrico. Ejemplo:
En la habitación de un hotel como desconectador de energía.
Al girar la llave ésta queda fija activando el micro-conmutador.

Los modelos con enclavamiento sirven para dos aplicaciones
distintas con tan sólo cambiar la posición de la excéntrica.
1. Excéntrica a 90º izda (9 horas): al girar la llave se cierra el
circuito. Para retirar la llave, esta debe retornar a la posición ori-
ginal y entonces el circuito queda abierto. Para que el circuito
esté cerrado, la llave debe estar dentro de la caja.
2. Excéntrica a 25º: Permite dejar el circuito conectado o desco-
nectado sacando la llave.

Modelo Posiciones LED Instalacion
CEL1ME 2 No Embutir
CEL1MS 2 No Sobreponer
CEL1LE 2 No Embutir
CEL1LS 2 No Sobreponer
CEL2ME 3 Si Embutir
CEL2MS 3 Si Sobreponer
CEL2LE 3 Si Embutir
CEL2LS 3 Si Sobreponer
*No incluyen cilindro
