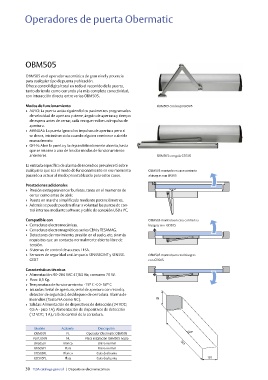

Page 25 - Tesa Electricos

Operadores de puerta Obermatic

OBM505

OBM505 es el operador automático de gran nivel y potencia
para cualquier tipo de puerta y ubicación.
Ofrece control digital total en todo el recorrido de la puerta,
tanto abriendo como cerrando y la más completa conectividad,
con interacción directa entre varios OBM505.

Modos de funcionamiento OBM505 con brazo BR505
» AUTO: La puerta actúa siguiendo los parámetros programados
de velocidad de apertura y cierre, ángulo de apertura y tiempo
de espera antes de cerrar, cada vez que recibe un impulso de
apertura.
» MANUAL: La puerta ignora los impulsos de apertura pero si
se desea, iniciará un ciclo cuando alguien comience a abrirla
manualmente.
» OPEN: Abre la puerta y la deja indefinidamente abierta, hasta
que se retorne a uno de los dos modos de funcionamiento
anteriores. OBM505 con guía GD505

La entrada específica de alarma de incendios prevalecerá sobre
cualquiera que sea el modo de funcionamiento en ese momento OBM505 montado en cara contraria
pasando a actuar al modo preestablecido para estos casos. a bisagras con BR505

Prestaciones adicionales
» Presión extra para vencer burletes, tanto en el momento de
cerrar como antes de abrir.
» Puesta en marcha simplificada mediante potenciómetros.
» Además se puede pueden afinar a voluntad los puntos de con-
trol internos mediante software y cable de conexión USB a PC.
Compatible con OBM505 montado en cara contraria a
» Cerraduras electromecánicas. bisagras con GD505
» Cerraduras electromagnéticas series CEM y TESAMAG.
» Detectores de movimiento, presión en el suelo, etc. sin más
requisitos que un contacto normalmente abierto libre de
tensión.
» Sistemas de control de accesos TESA.
» Sensores de seguridad anti-impacto SENSSEGINT y SENSSE- OBM505 montado en cara bisagras
GEXT con GD505

Características técnicas
» Alimentación: 90-264 VAC 47/63 Hz; consumo 70 W.
» Peso: 6,5 Kg.
» Temperatura de funcionamiento: -15º C <-> 50º C
» Entradas: Señal de apertura, señal de apertura con retardo,
detector de seguridad, desbloqueo de cerradura. Alarma de
incendios (Tanto NA como NC).
» Salidas: Alimentación de dispositivos de detección (24 VDC;
0,5 A - pico 1A), Alimentación de dispositivos de detección
(12 VDC; 1 A), relé de control de la cerradura.

Modelo Acabado Descripción
OBM505 PL Operador Obermatic OBM505
PLACA505 NE Placa instalación OBM505 negro
BR505BL Blanco Brazo normal
BR505PL Plata Brazo normal
GD505BL Blanco Guía deslizante
GD505PL Plata Guía deslizante

30 TESA catálogo general | Dispositivos electromecánicos
