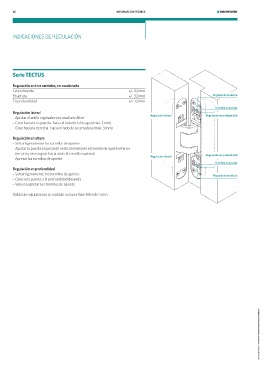

indicaciones de regulaciÓn

Serie tECtUS

Regulación en tres sentidos, no escalonada
Lateralmente +/– 3,0 mm
En altura +/– 3,0 mm Regulación en altura
En profundidad +/– 1,0 mm
Tornillos de apriete
Regulación lateral
– Ajustar el anillo regulador con una llave Allen Regulación lateral Regulación en profundidad
– Girar hacia la izquierda - hacia el lado de la bisagra (máx. 3 mm)
– Girar hacia la derecha - hacia el lado de la cerradura (máx. 3 mm)

Regulación en altura
– Soltar ligeramente los tornillos de apriete
– Ajustar la puerta en posición vertical mediante el tornillo de ajuste inferior
(en caso preciso girar hacia atrás el tornillo superior) Regulación en profundidad
– Apretar los tornillos de apriete Regulación lateral
Tornillos de apriete
Regulación en profundidad
– Soltar ligeramente los tornillos de apriete Regulación en altura
– Colocar la puerta a la profundidad deseada
– Volver a apretar los tornillos de apriete

Todas las regulaciones se realizan con una llave Allen de 4 mm.
