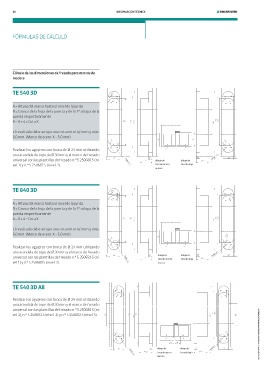

18 INFORMACIÓN TÉCNICA
FÓrmulas de cÁlculo
Cálculo de las dimensiones de fresado para marcos de
madera
tE 540 3d
A = Altura del marco hasta el nivel de la junta
B = Grosor de la hoja de la puerta y de la 1ª solapa de la
puerta respectivamente
A – B + 4 = Cota X
El resultado debe arrojar una cota entre 4,0 mm y máx.
6,0 mm. (Marco de acero: X = 5,0 mm)
Realizar los agujeros con broca de Ø 24 mm utilizando
una arandela de tope de Ø 30 mm y el marco de fresado
universal con las plantillas de fresado n.º 5 250680 5 (ni- Fresa dibujo de dibujo de Fresa
vel 1) y n.º 5 250681 5 (nivel 2). fresado marco fresado hoja
macizo
tE 640 3d
A = Altura del marco hasta el nivel de la junta
B = Grosor de la hoja de la puerta y de la 1ª solapa de la
puerta respectivamente
A – B + 4 = Cota X
El resultado debe arrojar una cota entre 4,0 mm y máx.
6,0 mm. (Marco de acero: X = 5,0 mm)
Realizar los agujeros con broca de Ø 24 mm utilizando
una arandela de tope de Ø 30 mm y el marco de fresado
dibujo de dibujo de Fresa
universal con las plantillas de fresado n.º 5 250659 5 (ni- Fresa fresado marco fresado hoja
vel 1) y n.º 5 250689 5 (nivel 2). macizo
tE 540 3d A8
Realizar los agujeros con broca de Ø 24 mm utilizando
una arandela de tope de Ø 30 mm y el marco de fresado
universal con las plantillas de fresado n.º 5 250680 5 (ni-
© simonsWerK gmbH TECTUS® NUEvaS variaNTES dE modEloS
vel 1), n.º 5 250681 5 (nivel 2) y n.º 5 250682 5 (nivel 3).
dibujo de dibujo de Fresa
fresado marco fresado hoja
Fresa
macizo
