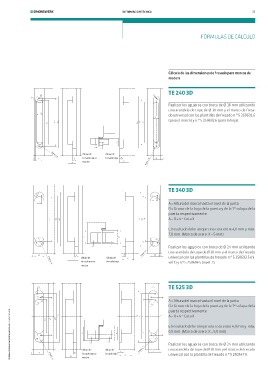

INFORMACIÓN TÉCNICA 17
FÓrmulas de cÁlculo
Cálculo de las dimensiones de fresado para marcos de
madera
tE 240 3d
Realizar los agujeros con broca de Ø 16 mm utilizando
una arandela de tope de Ø 30 mm y el marco de fresa-
do universal con las plantillas de fresado n.º 5 250691 6
(para el marco) y n.º 5 250692 6 (para la hoja).
dibujo de dibujo de
Fresa
fresado marco fresado hoja
macizo
Fresa
tE 340 3d
A = Altura del marco hasta el nivel de la junta
B = Grosor de la hoja de la puerta y de la 1ª solapa de la
puerta respectivamente
A – B + 4 = Cota X
El resultado debe arrojar una cota entre 4,0 mm y máx.
7,0 mm. (Marco de acero: X = 5 mm)
Realizar los agujeros con broca de Ø 24 mm utilizando
una arandela de tope de Ø 30 mm y el marco de fresado
Fresa
dibujo de dibujo de universal con las plantillas de fresado n.º 5 250693 5 (ni-
Fresa
fresado marco fresado hoja vel 1) y n.º 5 250694 5 (nivel 2).
macizo
tE 525 3d
A = Altura del marco hasta el nivel de la junta
B = Grosor de la hoja de la puerta y de la 1ª solapa de la
puerta respectivamente
A – B + 4 = Cota X
El resultado debe arrojar una cota entre 4,0 mm y máx.
6,5 mm. (Marco de acero: X = 5,0 mm)
Realizar los agujeros con broca de Ø 24 mm utilizando
dibujo de dibujo de Fresa una arandela de tope de Ø 30 mm y el marco de fresado
fresado marco fresado hoja universal con la plantilla de fresado n.º 5 250547 6.
Fresa
macizo
© simonsWerK gmbH TECTUS® NUEvaS variaNTES dE modEloS
