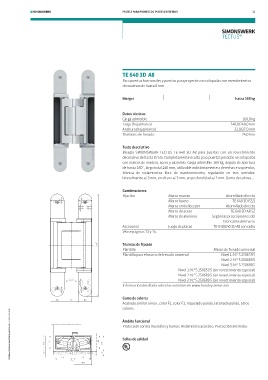

Page 8 - Bisagras Tectus

PUERTA PARA PROYECTOS PUERTA EXTERIOR 11

SIMONSWERK
tectus®

tE 640 3d A8
Para puertas funcionales y puertas para proyectos no solapadas con revestimientos
decorativos de hasta 8 mm.

Bisagra hasta 160 kg

Datos técnicos
Carga admisible 160,0 kg
Largo (hoja/marco) 240,0/240,0 mm
Anchura (hoja/marco) 32,0/37,0 mm
Diámetro de fresado 24,0 mm

Texto descriptivo
Bisagra SIMONSWERK TECTUS TE 640 3D A8 para puertas con un revestimiento
decorativo de hasta 8 mm. Completamente oculta para puertas pesadas no solapadas
con marcos de madera, acero y aluminio. Carga admisible 160 kg, ángulo de apertura
de hasta 180˚, largo total 240 mm, utilizable indistintamente a derechas e izquierdas,
técnica de rodamientos libre de mantenimiento, regulación en tres sentidos:
lateralmente +/- 3 mm, en altura +/- 3 mm, en profundidad +/- 1 mm. Gama de colores...

Combinaciones
Fijación Marco macizo Atornillado directo
Marco hueco TE 640 3D FZ/1
Marco embellecedor Atornillado directo
Marco de acero TE 640 3D A8 SZ
Marco de aluminio Según las prescripciones del
fabricante del marco
Accesorios Juego de placas TE 540/640 3D A8 con radio
Véase páginas 13 y 14.

Técnicas de fijación
Plantilla Marco de fresado universal
Plantilla para el marco de fresado universal Nivel 1: N.º 5 250659 5
Nivel 2: N.º 5 250689 5
Nivel 3: N.º 5 250690 5
Nivel 1: N.° 5 250659 5 (sin revestimiento especial)
Nivel 2: N.° 5 250689 5 (sin revestimiento especial)
Nivel 3: N.° 5 250688 5 (sin revestimiento especial)
Información detallada sobre las variantes en www.bandsysteme.com

Gama de colores
Acabado similar a inox., color F1, color F2, niquelado pulido, latonado pulido, otros
colores.

Ámbito funcional
Protección contra incendios y humos. Aislamiento acústico. Protección antirrobo.

Sellos de calidad

© simonsWerK gmbH TECTUS® NUEvaS variaNTES dE modEloS
