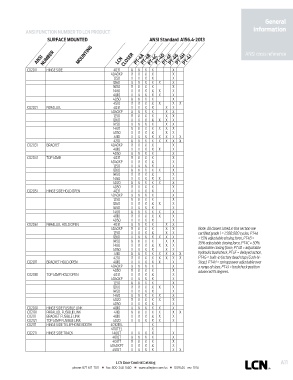

Page 11 - Herrajes Patricios - Catalogo LCN
P. 11
General
information
ANSI FUNCTION NUMBER TO LCN PRODUCT
SURFACE MOUNTED ANSI Standard A156.4-2013
ANSI NUMBER MOUNTING LCN CLOSER PT-4A PT-4B PT-4C PT-4D PT-4F PT-4G PT-4H PT-4J ANSI cross reference
C02011 HINGE SIDE 4031 X X X X X
4040XP X X X X X
1250 X X X X X
1260 X X X X X X
1450 X X X X X
1460 X X X X X X
4010 X X X X X X
4050 X X X X X
4510 X X X X X X X
C02021 PARALLEL 4031 X X X X X X
4040XP X X X X X X
1250 X X X X X X
1260 X X X X X X X
1450 X X X X X X
1460 X X X X X X X
4050 X X X X X X
4110 X X X X X X X X
4210 X X X X X X X X
C02031 BRACKET 4040XP X X X X X
4010 X X X X X X
4050 X X X X X
C02041 TOP JAMB 4031 X X X X X
4040XP X X X X X
1250 X X X X X
1260 X X X X X X
1450 X X X X X
1460 X X X X X X
4020 X X X X X X
4050 X X X X X
C02051 HINGE SIDE HOLD OPEN 4031 X X X X X
4040XP X X X X X
1250 X X X X X
1260 X X X X X X
1450 X X X X X
1460 X X X X X X
4010 X X X X X X
4050 X X X X X
C02061 PARALLEL HOLD OPEN 4031 X X X X X X
Note: All closers listed in this section are
4040XP X X X X X X Note: All closers listed in this section are
1250 X X X X X X certified grade 1 = 1,500,000 cycles, PT4A
certified grade 1 = 1,500,000 cycles, PT4A
1260 X X X X X X X = 15% adjustable closing force, PT4B =
= 15% adjustable closing force, PT4B =
1450 X X X X X X 35% adjustable closing force, PT4C = 50%
35% adjustable closing force, PT4C = 50%
1460 X X X X X X X
adjustable closing force, PT4D = adjustable
4050 X X X X X X adjustable closing force, PT4D = adjustable
hydraulic backcheck, PT4F = delayed action,
4110 X X X X X X X X hydraulic backcheck, PT4F = delayed action,
PT4G = built-in factory dead stop (Cush-N-
4210 X X X X X X X X PT4G = built-in factory dead stop (Cush-N-
C02071 BRACKET HOLD OPEN 4010 X X X X X X Stop), PT4H = spring power adjustable over
Stop), PT4H = spring power adjustable over
4040XP X X X X X a range of sizes, PT4J = backcheck position
a range of sizes, PT4J = backcheck position
4050 X X X X X advanced 15 degrees.
advanced 15 degrees.
C02081 TOP JAMP HOLD OPEN 4031 X X X X X
4040XP X X X X X
1250 X X X X X
1260 X X X X X X
1450 X X X X X
1460 X X X X X X
4020 X X X X X X
4050 X X X X X
C02091 HINGE SIDE FUSIBLE LINK 4010 X X X X X X
C02101 PARALLEL FUSIBLE LINK 4110 X X X X X X X
C02111 BRACKET FUSIBLE LINK 4010 X X X X X X
C02121 TOP JAMP FUSIBLE LINK 4020 X X X X X X
C02171 HINGE SIDE TELEPHONE BOOTH 4010TEL X
4110TEL X
C02211 HINGE SIDE TRACK 1460T X X X X X
4010T X X X X X
4031T X X X X X
4040XPT X X X X X
4510T X X X X X X
LCN Door Control Catalog A11
phone: 877-671-7011 n fax: 800-248-1460 n www.allegion.com/us n 009426 rev. 11/16
