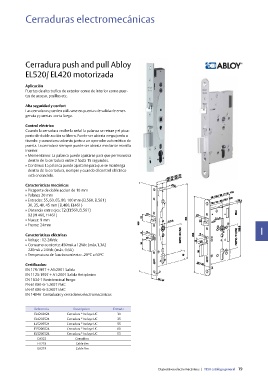

Page 14 - Tesa Electricos

Cerraduras electromecánicas

Cerradura push and pull Abloy

EL520/ EL420 motorizada

Aplicación
Puertas de alto trafico de exterior como de interior como puer-
tas de acceso, pasillos etc.

Alta seguridad y confort
Las cerraduras pueden utilizarse en puertas de salida de emer-
gencia y puertas corta fuego.

Control eléctrico
Cuando la cerradura recibe la señal la palanca se retrae y el pica-
porte de doble acción se libera. Puede ser abierta empujando o
tirando y conectarse además junto a un operador automático de
puerta. La cerradura siempre puede ser abierta mediante manilla
interior.
» Momentáneo: La palanca puede ajustarse para que permanezca
dentro de la cerradura entre 2 hasta 15 segundos.
» Continuo: La palanca puede ajustarse para que se mantenga
dentro de la cerradura, siempre y cuando el control eléctrico
está encendido.

Características mecánicas
» Picaporte de doble accion de 10 mm
» Palanca 20 mm
» Entradas: 55, 60, 65, 80, 100 mm (EL560, EL561)
30, 35, 40, 45 mm (EL460, EL461)
» Distancia entre ejes: 72 (EL560, EL561)
92 (EL460, EL461)
» Nueca: 9 mm
» Frente: 24mm
I
Características eléctricas
» Voltaje : 12-24Vdc
» Consumo corriente: 450mA a 12Vdc (máx.1,3A)
220mA a 24Vdc (máx. 0.6A)
» Temperatura de funcionamiento: -20ºC a 60ºC

Certificados:
EN 179:1997 + A1:2001 Salida
EN 1125:1997 + A1:2001 Salida Antipánico
EN 1634-1 Resistencia al fuego
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846 Cerraduras y cerraderos electromecánicos

Referencia Descripcion Entrada
EL4203024 Cerradura * Incluye UC 30
EL4203524 Cerradura * Incluye UC 35
EL5205524 Cerradura * Incluye UC 55
EL5206024 Cerradura * Incluye UC 60
EL5206524 Cerradura * Incluye UC 65
EA322 Cerradero
EA218 Cable 6m
EA219 Cable 9m

Dispositivos electromecánicos | TESA catálogo general 19
