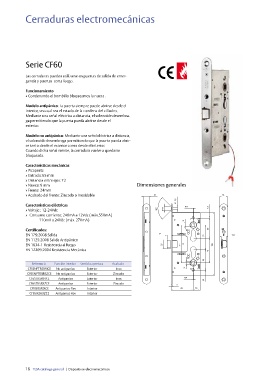

Page 11 - Tesa Electricos

Cerraduras electromecánicas

Serie CF60

Las cerraduras pueden utilizarse en puertas de salida de emer-
gencia y puertas corta fuego.

Funcionamiento
» Condenando el bombillo bloqueamos la nueca .

Modelo antipánico: La puerta siempre puede abrirse desde el
interior, sea cual sea el estado de la condena del cilindro.
Mediante una señal eléctrica a distancia, el solenoide desembra-
ga permitiendo que la puerta pueda abrirse desde el
exterior.

Modelo no antipánico: Mediante una señal eléctrica a distancia,
el solenoide desembraga permitiendo que la puerta pueda abrir-
se tanto desde el exterior como desde el interior.
Cuando dicha señal remite, la cerradura vuelve a quedarse
bloqueada.

Características mecánicas
» Picaporte
» Entrada: 65 mm
» Distancia entre ejes: 72
» Nueca: 9 mm Dimensiones generales
» Frente: 24mm
» Acabado del frente: Zincado o Inoxidable

Características eléctricas
» Voltaje : 12-24Vdc
» Consumo corriente: 240mA a 12Vdc (máx.550mA)
110mA a 24Vdc (máx. 270mA)

Certificados:
EN 179:2008 Salida
EN 1125:2008 Salida Antipánico
EN 1634-1 Resistencia al fuego
EN 12209:2004 Resistencia Mecánica

Referencia Función interior Sentido apertura Acabado
CF6SNPTRSR9ICE No antipanico Exterior Inox
CF6SNPTRSR9ZCE No antipanico Exterior Zincado
CF6STRSR9 ICE Antipanico Exterior Inox
CF6STRSR9ZCE Antipanico Exterior Zincado
CF6SIRSR9ICE Antipanico Rev Interior
CF6SIRSR9ZCE Antipanico Rev Interior

16 TESA catálogo general | Dispositivos electromecánicos
