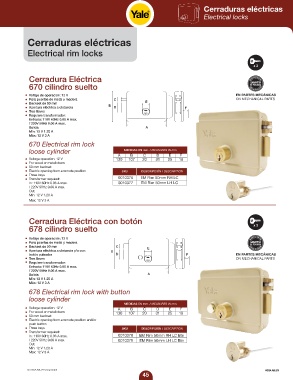

Page 13 - Sistemas digitales Yale

Cerraduras eléctricas
Electrical locks

Cerraduras eléctricas

Electrical rim locks

x 3

Cerradura Eléctrica
670 cilindro suelto
Voltaje de operación: 12 V EN PARTES MECÁNICAS
Para puertas de metal y madera C ON MECHANICAL PARTS
Backset de 50 mm B E
Apertura eléctrica a distancia D F
Tres llaves
Requiere transformador:
Entrada: 110V 60Hz 0.06 A max.
/ 220V 50Hz 0.06 A max.
Salida: A
Mín: 12 V 1.20 A
Máx: 12 V 3 A
670 Electrical rim lock
loose cylinder MEDIDAS EN mm. / MEASURES IN mm.
A B C D E F
Voltage operation: 12 V 130 107 20 31 25 16
For wood or metal doors
50 mm backset
Electric opening from a remote position SKU DESCRIPCIÓN / DESCRIPTION
Three keys
Transformer required: 0010376 EM Rim 50mm RH LC
In: 110V 60Hz 0.06 A max. 0010377 EM Rim 50mm LH LC
/ 220V 50Hz 0.06 A max.
Out:
Min: 12 V 1.20 A
Max: 12 V 3 A

Cerradura Eléctrica con botón
678 cilindro suelto x 3

Voltaje de operación: 12 V
Para puertas de metal y madera
Backset de 50 mm C E
Apertura eléctrica a distancia y/o con B
botón pulsador D F EN PARTES MECÁNICAS
Tres llaves ON MECHANICAL PARTS
Requiere transformador:
Entrada: 110V 60Hz 0.06 A max.
/ 220V 50Hz 0.06 A max.
Salida: A
Mín: 12 V 1.20 A
Máx: 12 V 3 A

678 Electrical rim lock with button
loose cylinder
MEDIDAS EN mm. / MEASURES IN mm.
Voltage operation: 12 V A B C D E F
For wood or metal doors
130 107 20 31 25 16
50 mm backset
Electric opening from a remote position and/or
push button
Three keys SKU DESCRIPCIÓN / DESCRIPTION
Transformer required:
In: 110V 60Hz 0.06 A max. 0010378 EM Rim 50mm RH LC Btn
/ 220V 50Hz 0.06 A max. 0010379 EM Rim 50mm LH LC Btn
Out:
Min: 12 V 1.20 A
Max: 12 V 3 A

45
