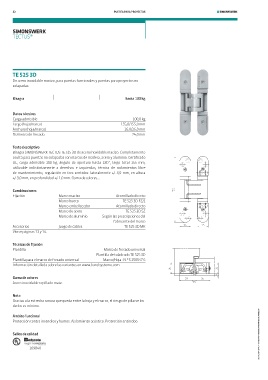

Page 9 - Bisagras Tectus

12 PUERTA PARA PROYECTOS

SIMONSWERK
tectus®

tE 525 3d
De acero inoxidable macizo, para puertas funcionales y puertas para proyectos no
solapadas.

Bisagra hasta 100 kg

Datos técnicos
Carga admisible 100,0 kg
Largo (hoja/marco) 155,0/155,0 mm
Anchura (hoja/marco) 26,0/26,0 mm
Diámetro de fresado 24,0 mm

Texto descriptivo
Bisagra SIMONSWERK TECTUS TE 525 3D de acero inoxidable macizo. Completamente
oculta para puertas no solapadas con marcos de madera, acero y aluminio. Certificado
UL, carga admisible 100 kg, ángulo de apertura hasta 180˚, largo total 155 mm,
utilizable indistintamente a derechas e izquierdas, técnica de rodamientos libre
de mantenimiento, regulación en tres sentidos: lateralmente +/- 3,0 mm, en altura
+/- 3,0 mm, en profundidad +/- 1,0 mm. Gama de colores...

Combinaciones
Fijación Marco macizo Atornillado directo
Marco hueco TE 525 3D FZ/1
Marco embellecedor Atornillado directo
Marco de acero TE 525 3D SZ
Marco de aluminio Según las prescripciones del
fabricante del marco
Accesorios Juego de cables TE 525 3D MK
Véase páginas 13 y 14.

Técnicas de fijación
Plantilla Marco de fresado universal
Plantilla de taladrado TE 525 3D
Plantilla para el marco de fresado universal Marco/Hoja : N.º 5 250547 6
Información detallada sobre las variantes en www.bandsysteme.com

Gama de colores
Acero inoxidable cepillado mate.

Nota
Gracias a la estrecha ranura que queda entre la hoja y el marco, el riesgo de pillarse los
dedos es mínimo.
© simonsWerK gmbH TECTUS® NUEvaS variaNTES dE modEloS
Ámbito funcional
Protección contra incendios y humos. Aislamiento acústico. Protección antirrobo.

Sellos de calidad

169840
