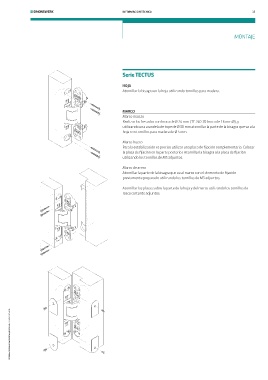

Page 12 - Bisagras Tectus

INFORMACIÓN TÉCNICA 15

montaJe

Serie tECtUS

HOjA
Atornillar la bisagra en la hoja utilizando tornillos para madera.

MARCO
Marco macizo
Realizar los fresados con broca de Ø 24 mm (TE 240 3D broca de 16 mm Ø), y
utilizando una arandela de tope de Ø 30 mm atornillar la parte de la bisagra que va a la
hoja con tornillos para madera de Ø 5 mm.

Marco hueco
Para la estabilización es preciso utilizar una placa de fijación complementaria. Colocar
la placa de fijación en la parte posterior. Atornillar la bisagra a la placa de fijación
utilizando los tornillos de M5 adjuntos.

Marco de acero
Atornillar la parte de la bisagra que va al marco con el elemento de fijación
previamente preparado utilizando los tornillos de M5 adjuntos.

Atornillar las placas sobre la parte de la hoja y del marco utilizando los tornillos de
rosca cortante adjuntos.
