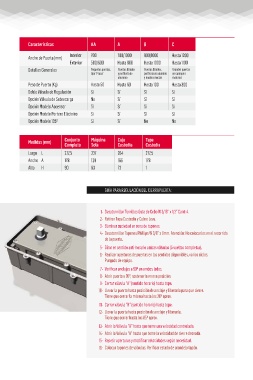

Page 4 - Cierrapuertas Superfren

Características AA A B C

Ancho de Puerta (mm) Interior 700 700/1000 800/1000 Hasta 1200
Exterior 500/600 Hasta 800 Hasta 1000 Hasta 1100
Detalles Generales Pequeñas puertas, Puertas Blindex Puertas Blindex, Grandes puertas
tipo “Placa” y perfilería de perfilería de aluminio en cualquier
aluminio y madera maciza material
Peso de Puerta (Kg) Hasta 50 Hasta 60 Hasta 100 Hasta 300
Doble Válvula de Regulación Sí Sí Sí Sí
Opción Válvula de Sobrecarga No Sí Sí Sí
Opción Modelo Ascensor Sí Sí Sí Sí
Opción Modelo Portero Eléctrico Sí Sí Sí Sí
Opción Modelo 135º Sí Sí No No

Medidas (mm) Conjunto Máquina Caja Tapa
Completo Sola Custodia Custodia
Largo L 277,5 237 264 277,5
Ancho A 178 129 166 178
Alto H 90 83 72 1

GUÍA PARA REGULACIÓN DEL CIERRAPUERTA:

1- Desatornillar Tornillos Gota de Cebo W 3/16” x 1/2” Cant: 4.
2- Retirar Tapa Custodia y Cubre Leva.
3- Eliminar suciedad en zona de tapones.
4- Desatornillar Tapones Phillips W 3/8” x 7mm. Atención: No colocarlos en el recorrido
de la puerta.
5- Girar en sentido anti-horario ambas válvulas (5 vueltas completas).
6- Realizar aperturas de puertas en los sentidos disponibles, varios ciclos.
Purgado de equipo.
7- Verificar anclajes a 90º en ambos lados.
8- Abrir puerta a 20º, sostenerla en esa posición.
9- Cerrar válvula “A” (sentido horario) hasta tope.
10- Llevar la puerta hasta posición de anclaje y liberarla para que cierre.
Tiene que cerrar la misma hasta los 20º aprox.
11- Cerrar válvula “B” (sentido horario) hasta tope.
12- Llevar la puerta hasta posición de anclaje y liberarla.
Tiene que cerrar hasta los 85º aprox.
13- Abrir la Válvula “B” hasta que tome una velocidad controlada.
14- Abrir la Válvula “A” hasta que tome la velocidad de cierre deseada.
15- Repetir aperturas y modificar velocidades según necesidad.
16- Colocar tapones de válvulas. Verificar estado de arandela tapón.
